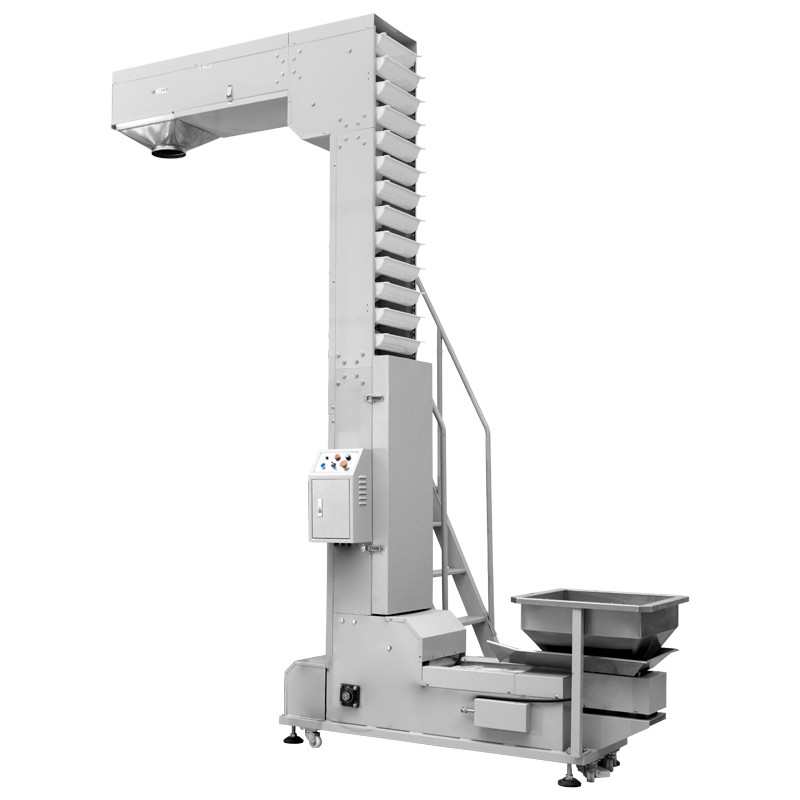

Z型バケツエレベーター

製品説明

Z型エレベーターは,Z型三段の配置を持つ連続輸送装置である.それはチェーンまたはベルトを動かし,モーターを通してホッパーを動かす.閉ざされたケースで"横向きの給餌 - 垂直の持ち上げ - 横向きの卸荷"のサイクル操作を完了する小規模なフロアスペース,高効率,多点積載と卸載,強固な密封性能が特徴です.穀物などの産業における粒状および粉末材料の自動リフティングと転送に広く適用されます.化学工学 建築材料

作業原理

1. 動力駆動と牽引システム
- 動力源:モーターは,主軸を減速器を通し,その後,牽引部品 (鎖またはベルト) を回転させ,輸送プロセス全体に電力を供給します.
- トラクションコンポーネント:チェーン/ベルトの表面はホッパーを固定し,トラクションコンポーネントの円形運動とともに閉ループ輸送経路を形成します.

2材料のピックリングと水平輸送 (下段)
- 給水口設計: 設備の下部にある水平部分には給水口が装備されています.材料 (粒状/粉状) は,手動的な供給またはフロントエンド機器 (ベルトコンベアヤーなど) によりハウスに入ります..
- トンパーピック: トンパーが底に到達すると,材料の山に挿入されます.材料の積載を完了する牽引コンポーネントを横軸の輸送部分に入れて,Z形の最初の部分に沿って水平移動します.

3垂直のリフティングステージ
- ステアリングとリフティング:横切りの端では,ステアリング/スプロケットがガイドし,牽引部品はホッパーを垂直に上向きに動かす.重力と遠心力の作用下では,ホッパー内の材料は安定しています滑り落ちないようにします
- 動力調整:垂直起床過程で,モーター駆動は,作業を行うために材料の重力を克服します.そしてホッパーは,閉ざされたハウスの内壁に沿って,指定された高度に均等に上昇します..

4上部水平卸荷 (最終段階)
- 回転と卸荷:垂直部分の上部を回転させ,回転メカニズムを通って2番目の部分を水平に走らせます.ホッパーが放出口に到達すると,材料が放出口から放出されるのは,慣性や傾斜の角度によるため,ホッパーが後部機器 (貯蔵箱など) に落ちます.,コンベア).
- 循環回帰: 荷物を卸した後に,空きホッパーが牽引部品と共に底へ戻り続け, "拾い上げ - 上げ - 卸し"という周期的な操作を完了します.

基本 の 原則 の 概要
Z型エレベーターは"Z型空間配置+牽引部品循環駆動"を通じて,材料の水平輸送と垂直持ち上げを連続自動化プロセスに統合しています.鍵は,ホッパーと牽引部品の同期運動にありますターニングメカニズムの経路導航と,材料の移動経路に対する閉ざされたハウスの制約により,効率的で低損失の複合物輸送を実現する.

製品特性

1コンパクトでスペースを節約する Z 型のレイアウトは床面積を30%から50%削減し,狭いシナリオに適しています.
2高効率で大規模輸送:輸送能力: 5~200トン/時間,粒状および粉末材料の連続輸送をサポートする.
3複数のポイントの積載と卸荷: "単一の入口,複数出口"などの柔軟なプロセス要件を満たすために複数の入口と出口を設定できます.
4閉ざされ,汚染防止: 封印された構造で設計されており,粉塵の流出と物質汚染を効果的に防止します.
5低損傷材料保護:ホッパー選択は異なる材料に適しており,輸送損傷率は低い.
6エネルギー節約と低騒音:従来の機器のエネルギー消費量は15~25%低で,騒音は≤85dBです.
7低保守コスト: 切り離せる構造の設計により,日常的な保守は便利で時間節約になります.
8複数のシナリオの適用:穀物や化学工学などの産業をカバーし,防腐および爆発性のために特別な作業条件をサポートします.



製品に関する詳細

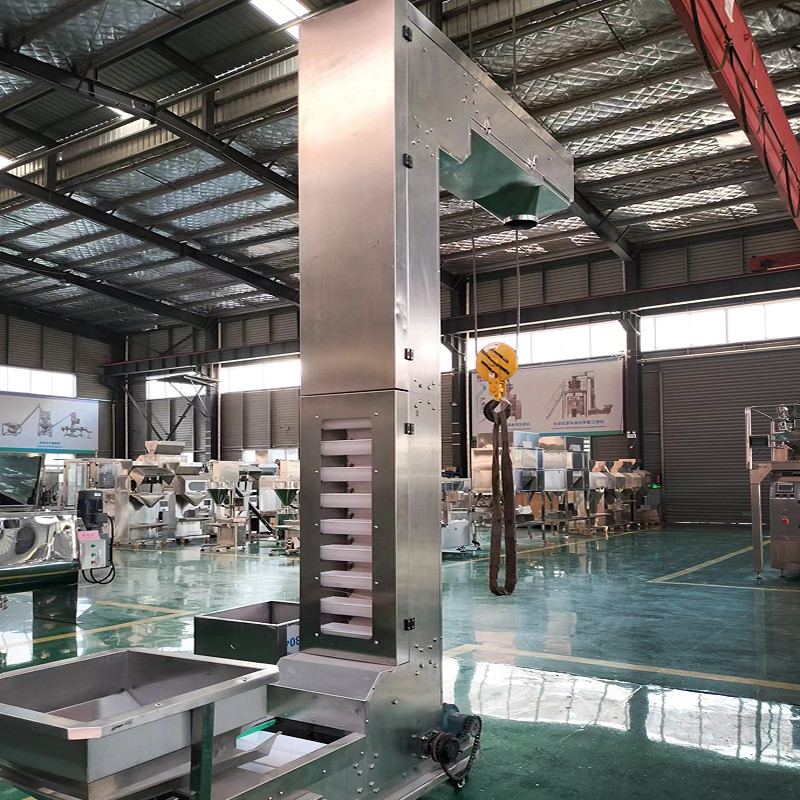

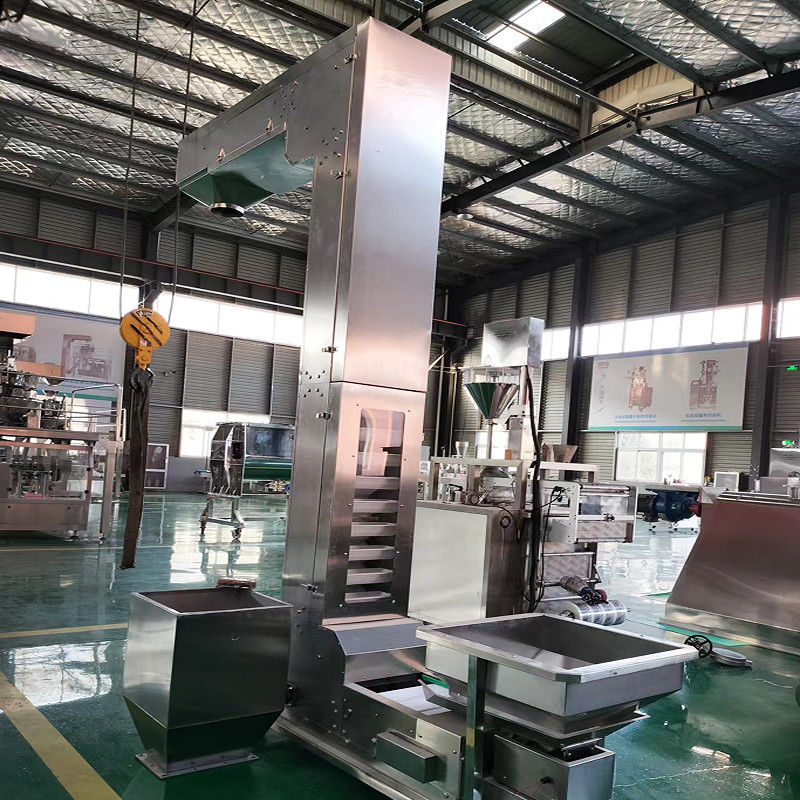

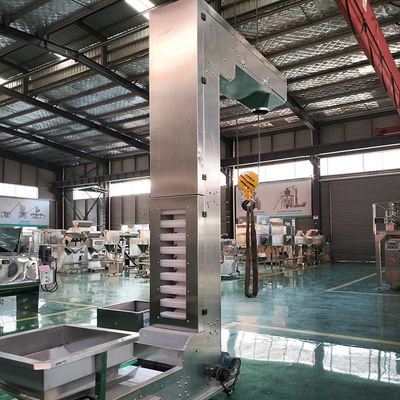

製品表示



梱包 と 輸送



なぜ 私たちを選ぶのか



私達について

会社プロフィール

私たちは13年間スクリーニングと輸送機器の生産に特化した. 中国の振動スクリーン産業トップ3です. そして我々は多くの大企業のためのマッチングとOEMを行っています.世界一流の振動画面メーカーを含む,

スウェコ,米国,我々は彼の中国地域のためのOEMを持っています. そして私たちの製品はしばしばオーストラリア,タイ,インドネシア,ニュージーランドなどに輸出されています.

我々は,顧客やディーラーを歓迎 私たちの工場を訪問し,あなたのためにすべてを整理します. 私たちの工場の住所: 西の工業および商業事務所のダ・ザオイイングタウン,新疆市,ヘナン州.
